VOYAGER
|
|
|
Типовое решение №1:
Использование «Вояджера» для наблюдения транспортной компанией за передвижением и работой грузовых машин. Грузовые машины перевозят песок - из карьера на стройку.
В памяти спутниковой системы записываются:
- автоматический контроль отклонения от маршрута следования грузовиков;
- автоматический контроль прохождения узловых точек маршрута;
- включение зажигания;
- поднятие кузова грузовой машины;
- количество топлива в бензобаке.
Данные из памяти "Вояджера" анализируются раз в день, раз в два дня или реже менеджерами транспортной компании: когда и где разгружалась машина? не было ли простоев? не было ли "левых" рейсов? не сливали ли топливо из бензобака?
Такое применение спутниковой системы наблюдения позволяет контролировать маршруты следования всего автопарка, а также оценить работу водителей. В результате, при небольших расходах на покупку, установку, настройку и эксплуатацию "Вояджера" эффективность работы транспортной компании (а следовательно и доходы) существенно увеличиваются.
Включение входов спутниковой системы наблюдения для типового решения №1 иллюстрируется таблицей 1.
| Входы | Знак напряжения | Куда подключается |
| Вход 1 | Плюс | В цепь зажигания |
| Вход 2 | Минус | Неиспользованные входы изолируются |
| Вход 3 | Минус | Неиспользованные входы изолируются |
| Вход 4 | Минус | Неиспользованные входы изолируются |
| Вход 5 | Минус | В цепь датчика поднятия кузова |
| Вход 6 | Минус | Неиспользованные входы изолируются |
Аналоговый
вход 1 | Минус | В цепь датчика уровня топлива |
Аналоговый
вход 2 | Минус | Неиспользованные входы изолируются |
| Выход 1 | Минус | Неиспользованные входы изолируются |
| Выход 2 | Минус | Неиспользованные входы изолируются |
| Питание | Плюс | +24 В (если у грузовой машины напряжение бортового питания +12 В, подключите вывод питания к сети +12 В) |
| Общий | Минус | |
Настройка "Вояджера" для типового решения №1 производиться из программы V2Config.exe. Поставьте галочки и точку в соответствующих графах согласно рис.1а и рис.1б.

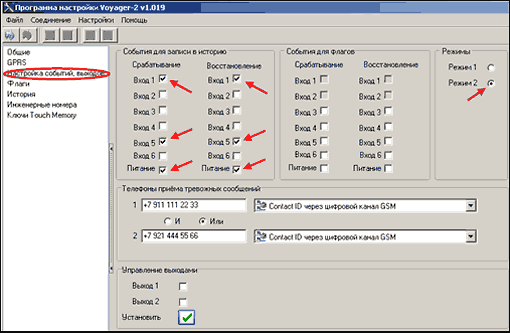

Рис.1а. Настройка "Вояджера" для типового решения №1.
Обязательно включите режим энергосбережения, как показано на рис.1б.

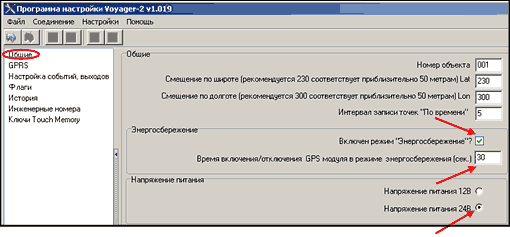

Рис. 1б. Настройка режима энергосбережения «Вояджера».
Если у грузовой машины напряжение бортового питания 12 В, поставьте точку в графе "Напряжение питания 12 В"
Примечание: Неправильно выставленное напряжение питания не вызовет сбоев в работе «Вояджера», однако показания датчика топлива (подключенного к аналоговым входам) могут быть некорректными.
|
|
| |
|
|
| | | |
|
