Типовое решение №6:
Использование «Вояджера» для охраны и мониторинга автомобиля через сотовый телефон или коммуникатор самого владельца машины.
Автолюбитель может сам установить и настроить спутниковую систему наблюдения.
В память «Вояджера» записывается:
- включение зажигания, а также состояние входов 2-6;
- маршрут следования автомобиля - с сотового телефона или коммуникатора владельца, если произошло тревожное событие;
- количество топлива в бензобаке.
На сотовый телефон или коммуникатор передается сигнал тревоги, если:
- в течение 50 секунд после включения зажигания водитель не идентифицировал себя (не воспользовался иммобилайзером);
- сирена автомобиля работала в течение 10 сек и более (если произошел удар по машине и сработала сигнализация);
- произошло тревожное событие по входам 5 или 6.
Кратковременное выключение зажигания (до 50 секунд), например, если машина заглохла на перекрестке, «Вояджер» не требует повторной идентификации.
Включение входов спутниковой системы наблюдения для типового решения №6 иллюстрируется таблицей 6.
| Входы | Знак напряжения | Куда подключается | Особенности |
| Вход 1 | Плюс | В цепь зажигания | |
| Вход 2 | Минус | В цепь выхода (отрицательной полярности, "минусовую") иммобилайзера | Тревожное сообщение посылается, если в течение 50 секунд после включения зажигания не сработал иммобилайзер |
| Вход 3 | Минус | Неиспользованные входы изолируются | |
| Вход 4 | Минус | В цепь сирены штатной охранной сигнализации | Тревожное сообщение посылается, если сирена работает 10 сек |
| Вход 5 | Минус | В цепь инфракрасного датчика, находящегося в салоне | Срабатывает, если произошло проникновение в салон автомобиля |
| Вход 6 | Минус | В цепь датчика положения автомобиля | Срабатывает, если машину увозят на эвакуаторе |
Аналоговый
вход 1 | Минус | В цепь датчика уровня топлива | |
Аналоговый
вход 2 | Минус | Неиспользованные входы изолируются | |
| Выход 1 | Минус | В цепь зуммера | Зуммер срабатывает, когда включается зажигание, чтобы водитель не забыл идентифицировать себя (воспользоваться иммобилайзером) |
| Выход 2 | Минус | В цепь блокирования двигателя | |
| Питание | Плюс | +12 В | |
| Общий | Минус | | |
Зуммер, срабатывающий при включении зажигания, устанавливается в салоне автомобиля так, чтобы водитель его хорошо слышал. С другой стороны, необходимо установить динамик скрыто, чтобы не портить торпеду или обивку салона автомобиля. Один из примеров установки- в воздуховоде.
«Вояджер» хорошо работает и с дешевыми типами зуммеров (стоимостью около 20 руб.).
Настройка «Вояджера» для типового решения №6 производиться из программы V2Config.exe. Поставьте галочки и точку в соответствующих графах согласно рис.6а и рис.6б.

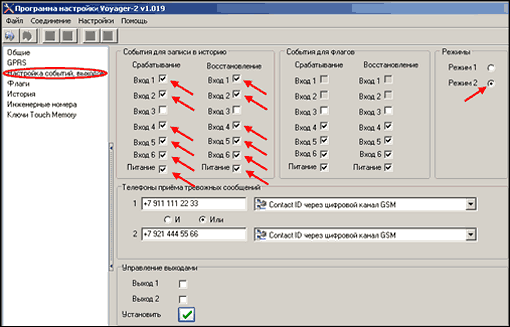

Рис.6а. Настройка "Вояджера" для типового решения №6.
Обязательно включите режим энергосбережения, как показано на рис.6б.

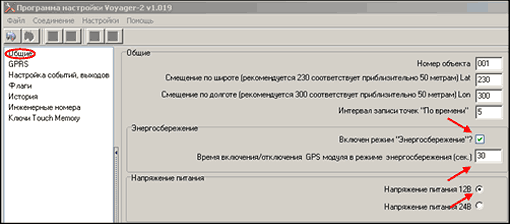

Рис. 6б. Настройка режима энергосбережения «Вояджера».
|
|
| |
|
|
| | | |
|
