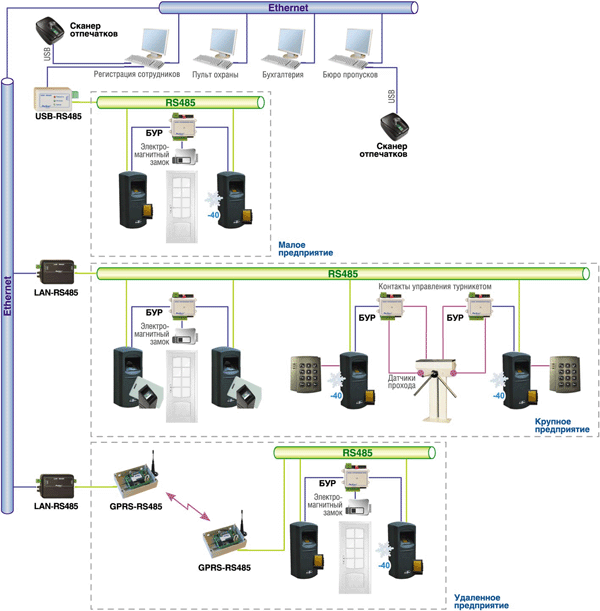

Структурная схема СКУД BioSmart

СКУД BioSmart является сетевой, распределенной системой, с разграничением прав доступа пользователей, при необходимости наращиваемой, открытой для интеграции с устройствами других производителей. Организация сети строится с использованием интерфейса RS485, выделенных линий связи Ethernet, уже существующих на предприятии либо сотовых сетей формата GSM. Контроллеры BioSmart объединяются в магистраль RS485 (до 255 шт.). Для подключения к ПК применяются преобразователи интерфейсов USBRS485, LANRS485, GPRSRS485.

ИНТЕГРАЦИЯ

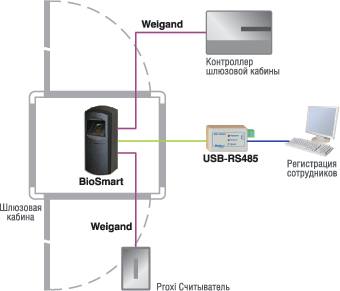

Рис. Пример использования выхода интерфейса Wiegand

Для интеграции с устройствами сторонних производителей на плате контроллера BioSmart присутствует вход и выход интерфейса Wiegand работающего в диапазоне от 26 до 40 бит.

Выход интерфейса Wiegand позволяет интегрировать контроллер BioSmart в любую СКУД. В случае успешной идентификации по отпечатку пальца, контроллер Biosmart передает код аналогичный коду карты на контроллер сторонней СКУД. В свою очередь, контроллер СКУД принимает решение о допуске и подаёт сигнал на исполнительное устройство. При таком подходе значительно снижаются расходы на модернизацию существующей карточной системы на биометрическую, достаточно заменить только считыватели, а контроллер, база данных сотрудников, исполнительные устройства и кабельные трассы остаются прежними.

Вход интерфейса Wiegand позволяет подключать к контроллеру BioSmart считыватель проксимити карт или кодонаборную панель. Такой режим может использоваться для двухфакторной идентификации в режимных помещениях или для организации режима шлюза, т.е. сначала пользователю необходимо приложить карту либо ввести пароль, потом приложить палец к контроллеру BioSmart. Самым распространенным решением является организация гостевого доступа на предприятие по карточкам, а сотрудники предприятия проходят по отпечаткам. Также существует возможность интеграции с охранной сигнализацией, для постановки или снятия помещения с охраны.

Рис. Пример использования выхода интерфейса Wiegand
